ULTRAAQUA UV Solution 06

OVERVIEW

수로에 그대로, 중력식으로

별도 가압 없이 개수로에 모듈을 담그는 중력식 구조입니다. 자동 인양장치가 일체형으로 들어가 대규모 처리시설의 유지관리 부담을 줄입니다.

채널 타입: 4종; 채널 타입
설치 방식: 모듈러; 설치 방식
인양장치 일체형: 자동; 인양장치 일체형

PRODUCT

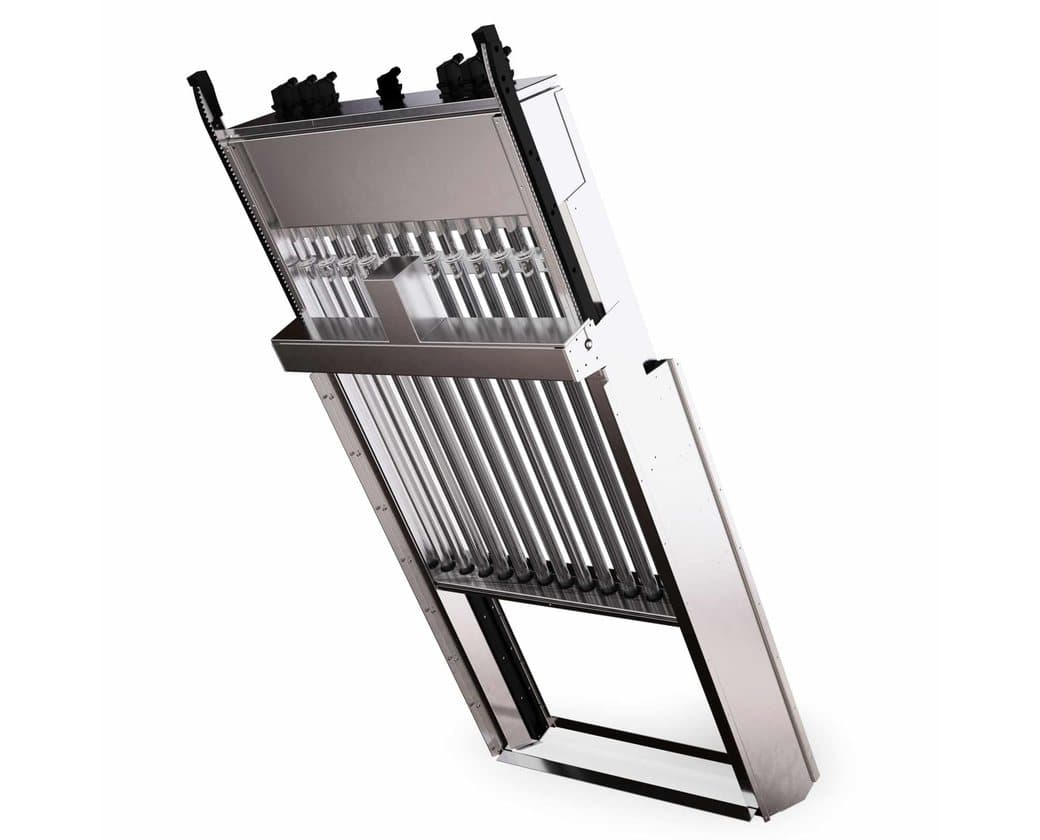

OPEN CHANNEL VERTICAL SERIES

수직 개방형 채널 SS 시리즈는 도시 및 산업 폐수 소독을 위한 안전하고 화학물질을 사용하지 않는 살균 솔루션을 제공합니다. ULTRATHERM™ 16,000시간 수명의 UV 램프 기술은 교차 배열 방식으로 업계 최고 수준의 에너지 효율을 자랑하며, 병원균을 완벽하게 제거합니다.

KEY HIGHLIGHTS

주요 특징

01홍수 방지 기능이 있는 유일한 개방형 수로 UV 살균 시스템으로 폐수 처리에 적합
02최대 설계 적응성 — 거의 모든 채널 크기에 맞게 맞춤 설정 가능
03까다로운 환경에도 원활하게 통합될 수 있도록 최소한의 공간만 차지
04CFD 최적화 교차 배열 램프를 적용하여 ULTRATHERM™ 램프 수명 16,000시간 보장
05자동화된 ULTRAWIPER™ 석영 슬리브 와이핑 기술을 통해 일관된 성능 보장
06벽걸이 설치가 가능하여 더욱 편리하게 사용 가능
07시스템이 물속에 잠긴 상태에서 상단 구획에 쉽게 접근할 수 있어 유지보수가 간편

SPECIFICATION

제품 사양

반응기 사양
반응기 구조	개수로형
반응기 재질	SS316L or Super Duplex (표면 전해 연마 마감처리)
반응기 설치 방식	모듈러 방식
반응기 허용 압력	중력식
처리용량	5 m³/h (22 GPM) – 24,000 m³/h (150 MGD)
자외선 투과율(UVT%)	20 – 100%
램프 종류	ULTRATHERM™ 저압 고출력(MPHI) UV 램프
램프 수명	최대 16,000 시간

조작 제어반 사양
제어반 재질	도장 강철, SS304, SS316L, GFRP
UV 조사강도 측정 센서	ÖNORM M 5873-1 인증, PTFE
석영관 세척기능	추가 옵션 사항 (최소 1일 1회 이상 자동 세척)
SCADA 통신	Profibus, Profinet, MODBUS TCP/IP
방수/방진(IP) 등급	IP54, IP65 (NEMA3/4X)
램프 드라이버 타입	전자 가변 출력
정격 전력	1x230V / 3x400V+N+PE 60HZ

이 모델의 상세 도면과 사양서가 필요하신가요?

현장 수질과 유량 조건을 알려주시면 적정 모델을 회신드립니다.

카탈로그 PDF 기술 문의하기

PRODUCT

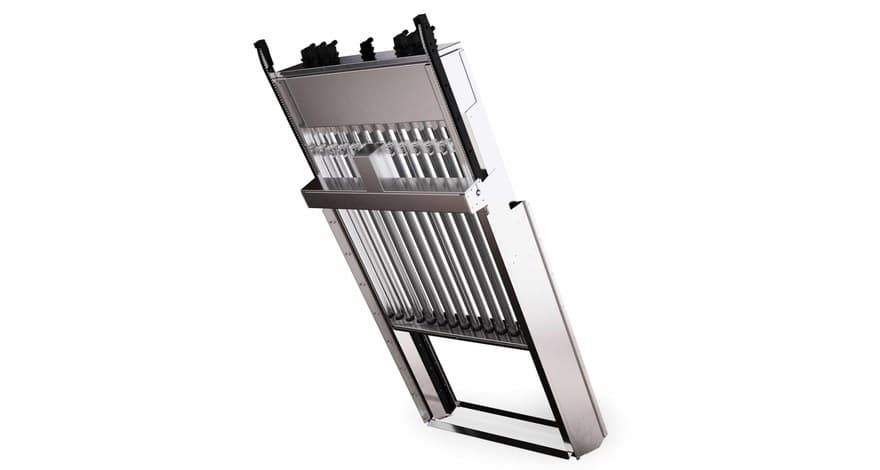

OPEN CHANNEL INCLINED 1000 SERIES

경사형 개방 수로 SS 시리즈는 USEPA 및 NWRI 규정을 준수하여 제3자 기관의 검증을 거친 안전하고 화학물질을 사용하지 않는 도시 및 산업 폐수 소독 솔루션을 제공합니다. 2001년 개발 이후 지속적으로 설계가 최적화되어 최신 램프 뱅크 설계는 최대 30% 더 넓은 수심 옵션을 제공합니다.

KEY HIGHLIGHTS

주요 특징

01미국 환경보호청(USEPA) 및 미국 수자원연구소(NWRI)의 기준을 준수하는 제3자 검증을 거친 살균 성능
02최대 효율을 위한 강력한 1000 시리즈 저압 고출력 ULTRATHERM UV 램프
03자동화된 ULTRAWIPER™ 석영 슬리브 와이핑 기술을 통한 일관된 성능
04일체형 리프팅 메커니즘과 상단 수납 공간의 손쉬운 접근으로 유지보수가 용이
05수위 변화가 최대 12인치에 달하더라도 살균 성능에는 영향을 미치지 않음
06극대화된 디자인 활용성 — 거의 모든 채널 크기에 맞게 맞춤 설정 가능

SPECIFICATION

제품 사양

반응기 사양
반응기 구조	개수로형
반응기 재질	SS316L or Super Duplex (표면 전해 연마 마감처리)
반응기 설치 방식	모듈러 방식
반응기 허용 압력	중력식
처리용량	5 m³/h (22 GPM) – 24,000 m³/h (150 MGD)
자외선 투과율(UVT%)	20 – 100%
램프 종류	ULTRATHERM™ 저압 고출력(MPHI) UV 램프
램프 수명	최대 16,000 시간

조작 제어반 사양
제어반 재질	도장 강철, SS304, SS316L, GFRP
UV 조사강도 측정 센서	ÖNORM M 5873-1 인증, PTFE
석영관 세척기능	추가 옵션 사항 (최소 1일 1회 이상 자동 세척)
SCADA 통신	Profibus, Profinet, MODBUS TCP/IP
방수/방진(IP) 등급	IP54, IP65 (NEMA3/4X)
램프 드라이버 타입	전자 가변 출력
정격 전력	1x230V / 3x400V+N+PE 60HZ

이 모델의 상세 도면과 사양서가 필요하신가요?

현장 수질과 유량 조건을 알려주시면 적정 모델을 회신드립니다.

카탈로그 PDF 기술 문의하기

PRODUCT

OPEN CHANNEL (PP) SERIES

오픈 채널 PP 시리즈는 다양한 용도에 안전하고 화학물질을 사용하지 않는 살균 솔루션을 제공합니다. 특히 수직형 PP 램프 뱅크는 순환식 양식(RAS) 및 유수식 처리와 같이 특정 어종 사육에 염수 환경이 필요한 집약적 양식 환경에서 탁월한 성능을 발휘합니다.

KEY HIGHLIGHTS

주요 특징

01부식성 및 염분 환경에서 탁월한 내구성을 제공하는 비부식성 폴리프로필렌 소재
02뛰어난 설계 유연성 — 거의 모든 채널 크기에 맞게 맞춤 설정 가능
03자동 ULTRAWIPER™ 석영 슬리브 닦기 기술 — 안정적인 살균 공정
04어레이 램프 레이아웃을 적용한 ULTRATHERM 램프는 16,000시간의 수명을 보장
05벽걸이 설치 가능 · 손쉬운 유지 관리를 위한 편리한 상단 수납공간
06UV 조사량, UVT, 유량 및 전력 레벨 매개변수를 제공하는 고급 제어 캐비닛
07선택 사양 환경 제어 장비 — UVT 측정기, UV 수위 센서, 위어, 유량계

SPECIFICATION

제품 사양

반응기 사양
반응기 구조	수직, 경사
반응기 재질	PP (Polypropylene) 내부 자외선 부식방지 코팅 마감
반응기 설치방식	모듈러 방식
반응기 허용압력	중력식
처리용량	5 m³/h (22 GPM) – 8000 m³/h (50.7 MGD)
자외선 투과율(UVT%)	20 ~ 100%
램프 종류	ULTRATHERM™ 저압 고출력(MPHI) UV 램프
램프 수명	최대 16,000 시간

조작 제어반 사양
제어반 재질	도장된 강철, 부식 방지 GFRP
UV 조사강도 측정 센서	ÖNORM M 5873-1 인증, PTFE 소재, 360도 회전 가능
석영관 세척기능	추가 옵션 사항 (최소 1일 1회 이상 자동 세척)
SCADA 통신	Profibus, Profinet, MODBUS TCP/IP
방수/방진(IP) 등급	IP54, IP65
램프 드라이버 유형	전자식 가변 출력
정격 전력	1x230V / 3x400V+N+PE 60HZ

이 모델의 상세 도면과 사양서가 필요하신가요?

현장 수질과 유량 조건을 알려주시면 적정 모델을 회신드립니다.

카탈로그 PDF 기술 문의하기

PRODUCT

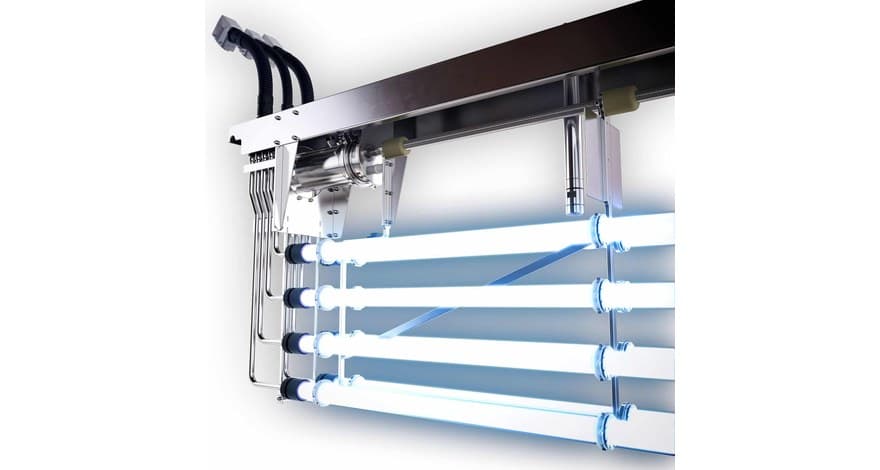

OPEN CHANNEL HORIZONTAL 700 SERIES

수평 개방형 채널 SS 시리즈는 도시 및 산업 폐수 처리 분야에 안전하고 화학 물질을 사용하지 않는 소독 솔루션을 제공하며, 미국 환경보호청(USEPA) 및 미국 수자원연구소(NWRI)의 기준을 준수하여 제3자 기관의 검증을 받았습니다.

KEY HIGHLIGHTS

주요 특징

01USEPA 및 NWRI 기준을 준수하는 제3자 검증을 거친 살균 성능
02균일한 물 흐름, 최소화된 수두 손실, 일관된 UV 조사량 분포를 가능하게 하는 수평형 구조
03극대화된 디자인 활용성 — 거의 모든 채널 크기에 맞게 맞춤 설정 가능
04공간 요구 사항을 최소화하여 복잡한 환경에 쉽게 통합
05CFD 최적화된 교차선 램프 배열을 적용한 ULTRATHERM 램프는 16,000시간의 수명을 보장
06자동화된 ULTRAWIPER™ 석영 슬리브 와이핑 기술을 통한 일관된 성능
07선택 사양 환경 제어 장비 — 수위 센서, 위어 게이트 및 수압관

SPECIFICATION

제품 사양

반응기 사양
반응기 구조	수평
반응기 재질	SS316L or Super Duplex (표면 전해 연마 마감처리)
반응기 설치방식	모듈러 방식
반응기 허용압력	중력식
유량	5 m³/h (22 GPM) – 24,000 m³/h (150 MGD)
자외선 투과율(UVT%)	20 ~ 100%
램프 종류	ULTRATHERM™ 저압 고출력(MPHI) UV 램프
램프 수명	최대 16,000 시간

조작 제어반 사양
제어반 재질	도장강, SS304, SS316L, GFRP
UV 조사강도 측정 센서	ÖNORM M 5873-1 인증, PTFE
석영관 세척기능	추가 옵션 사항 (최소 1일 1회 이상 자동 세척)
SCADA 통신	Profibus, Profinet, MODBUS TCP/IP
방수/방진(IP) 등급	IP54, IP65 (NEMA3/4X)
램프 드라이버 유형	전자식 가변 출력
정격 전력	1x230V / 3x400V+N+PE 60HZ
