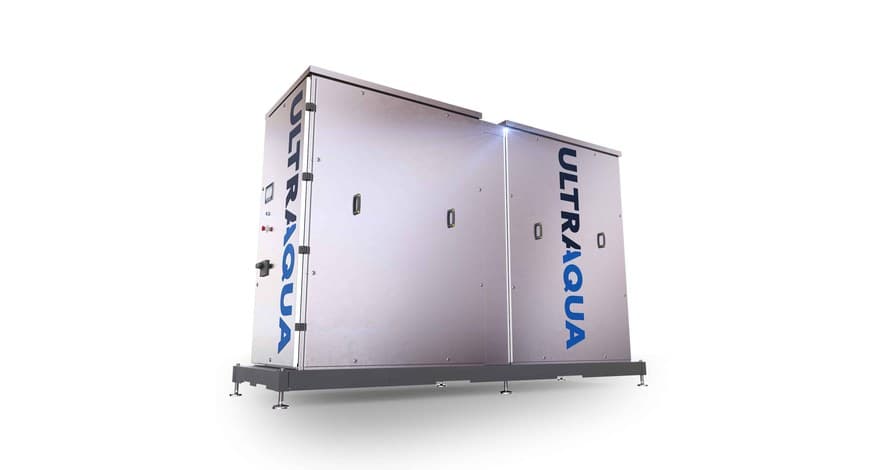

ULTRAQUBE™ (5-192) 오존 시스템
ULTRAQUBE™ 5-192는 차세대 모듈형 고용량 오존 발생기입니다. 시간당 최대 20kg의 오존을 생산할 수 있는 이 제품은 시중에서 가장 큰 규모의 저온 플라즈마 기반 모듈형 오존 발생 시스템으로, 신뢰성·유연성 및 장기적인 확장성이 필수적인 산업 규모의 수처리 분야에 최적화되어 있습니다.
KEY FEATURES
주요 특징
- 01업계 최고 수준인 시간당 최대 20kg 처리 용량 — 시중 최대 규모의 모듈형 저온 플라즈마 오존 시스템
- 02동일 프레임 내에서 5kg/h에서 20kg/h까지 확장 — 새로운 캐비닛·제어 시스템·배관 변경 불필요
- 03행 기반 확장을 통한 최적화된 CAPEX — 현재 생산 능력에 투자하고 수요 증가에 따라 확장
- 04차세대 PCUx6 기술은 유닛당 5kW의 출력을 제공하여 향상된 전력 밀도와 효율성 제공
- 051.5~3 bar(g)에서 7~15 wt% 범위의 고농도 오존 발생
- 06안전 밸브 설계가 적용된 통합 촉매 오존 파괴 장치
- 07냉각수 유량 측정 및 입구/출구 온도 모니터링을 통한 원자로 보호
- 08까다로운 산업 환경에서 안정적인 제어 무결성을 보장하는 EMC 보호 신호 케이블
- 094개의 출입문을 갖춘 구역별 유지보수 설계 — 개별 구역 정비 중에도 나머지 계속 가동
- 10정전 시에도 중단 없는 제어를 보장하는 선택적 UPS 솔루션
SPECIFICATION
제품 사양
| 오존 발생량 | 4,992 g/h – 19,968 g/h |
|---|---|
| 오존 농도 | 102 – 250 g/Nm³ |
| 출력 제어 범위 | 20 – 100% |
| 에너지 소비량 | < 8 kWh/kg O₃ |
| 가스 압력 | 1.0 – 3.0 bar(g) |
| 산소 순도 | >92% |
| 산소 이슬점 | < -40°C / < -40°F |
| 냉각수 온도 | 2 – 30°C |
| 최대 냉각수 압력 | 4 bar(g) |
| 주변 온도 범위 | 5 – 40°C |
|---|---|
| IP 등급 | IP54 |
| 제어 시스템 | Beijer XPS (Allen Bradley) |
| 외부 통신 포트 | Modbus TCP |
| HMI | 7" Touch |
* 상기 사양은 표준 조건 기준이며, 실제 운전 조건에 따라 달라질 수 있습니다. ** 오존 농도는 공급되는 산소 조건 및 운전 환경에 따라 달라질 수 있습니다. *** 가스 압력은 안정적인 오존 생성을 위한 권장 범위입니다.
